9.3 Kép grafikonok használata

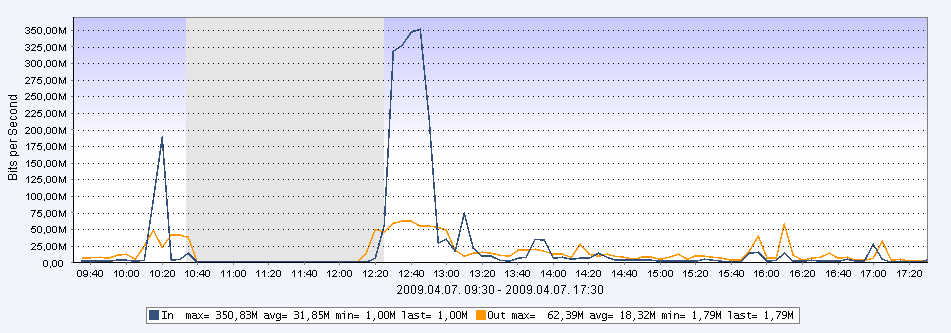

Az alábbi ábrán a JavaScript grafikonon látható adatokat megjelenítő kép grafikon szerepel:

96. Kép grafikon

A kép grafikonok esetében az egeret a grafikon fölött mozgatva az adott helynek megfelelő időpont jelenik meg. Amennyiben a grafikon nem a hierarchia legalsó fokán került megrajzolásra, azaz például egy eszköz grafikonjait tekinti meg a felhasználó, akkor a grafikonra klikkelve a hierarchiában lehet lefelé navigálni. Amennyiben a hieararchia legalsó pontján került megrajzolásra, azaz például egy adott interfészt tekint meg a felhasználó, úgy az érték területre illetve hozzá képest balra és jobbra klikkelve a megjelenített időszakot lehet állítani (mintha úgy nagyított volna a JavaScript grafikonnál, hogy az adatok újratöltését választja).
